Die Vorstellung: Das DSD2010 System
Der Sven Brandt Drehscheiben-
Bisdato waren einige offene Wünsche, unberücksichtigte Bedürfnisse von Modellbahner in seinem SBDSD V1.4 eingeflossen wie z. B. Der Wegfall der mechanische Verriegelung, Sound,
Leichtes Programmieren per PC etc.
Der SB DSD V1.4 hatte folgende Funktionen, die auch der jetzige SB DSD2010 beinhalten:
- Optische Gleisanschluss-
Erkennung (Kein lästiges Klackgeräusch) - Drehbühnenantrieb läuft langsam an und bremst langsam ab
- Drehscheibengeschwindigkeit kann nach ihrem Bedürfnissen programmiert werden
(links schnell, rechts schnell, links langsam, rechts langsam) - Ansteuerung von Gleissperrsignalen auf der Bühne mit vorbildgerechter Lichtüberblendung
gelb auf rot und umgekehrt - Maschinenraum-
Innenbeleuchtung über einem Schaltbefehl ein- und ausschaltbar - Freie Adreßvergabe, dadurch können beliebig viele Drehscheiben in einem Digital-
System einsetzt werden. Kein starren Adressbereich im Vergleich zu Märklin Decoder 7687 - Optische Sensor-
Diagnose - Zukunftsfähig. Der Microkontroller auf der Platine ist ein Flash-
Type und kann daher immer wieder neu programmiert werden.
In den vergangen Jahren sind die Ansprüche als auch die technischen Möglichkeiten in der Modelleisenbahnwelt gewachsen, d. h. die Wunschliste der Besitzer einer Modelleisenbahn-
Auf der Wunschliste standen:
- Trennung vom digitaler Fahrspannung und vom digitalen Schaltbefehl
- Soundwiedergabe z.B. während die Bühne dreht
- Verbesserte Positionierungsgenauigkeit
- Implementierung einer „RESET“ -
Möglichkeit - Vereinfachte Programmierung via PC
- Anzeige-
Modul für Soll- und Ist- Position der Drehbühne - Einbindung der DSD-
Informationen in ein Rückmelde- System - Ausgabe der Information „Bühne dreht“ für PC-
Steuerung - Verwendung eines Strom-
Sensors vereinfachen / ermöglichen,
um ein „Bühne besetzt“-Signal zu generieren - Weitere Rückmeldungen für die PC-
Steuerung, die eine Positionierung der Lok
auf der Bühne ermöglicht und Schäden an der kostbaren Lokomotive verhindert - Ein Kehrschleifen-
Modul für 2- Leiter Bahnen integrieren - Platine Bühne zu verkleinern ganz wichtig für N-
Bühne & TT- Bühne - Den alten Bedienschalter immer noch weiterverwenden
Um möglichst viele der Wünsche umzusetzen, wurde das Drehscheibendecoder System 2010 (kurz DSD 2010) aus der Taufe gehoben und es ist bestens für die Fleischmann-
Das Grundsystem DSD 2010 besteht aus 2 Platinen:
-
-
Ergänzend zum Grundsystem gibt es die Platine Anzeige

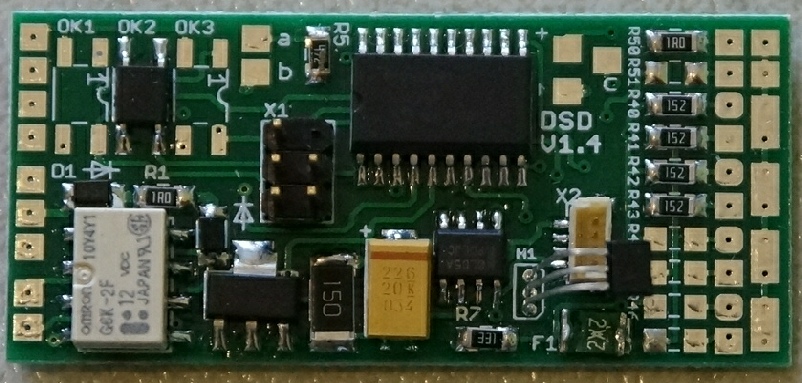

Platine Bühne
Die Platine Bühne wird unter der Bühne montiert und ist klein genug, um in alle Fleischmann-
Welche Funktion bietet die Platine Bühne?
- Kommunikation mit der Platine Grube
- Ansteuerung des Motors mit Lastregelung
- Ansteuerung der Lichtsignale
- Ansteuerung einer schaltbaren Maschinen-
Innenraumbeleuchtung - Blinklicht-
Ausgang (ist aktiv, solange Bühne sich dreht) - Abfrage von bis zu 3 Rückmelde-
Kontakten - Hall-
Sensor zur Definition der Position „Eins“ d. h. die Bühne kann sich selbstständig neu justieren - SUSI Schnittstelle z. B. zum Anschluss vom Sound-
Modul
Platine Grube

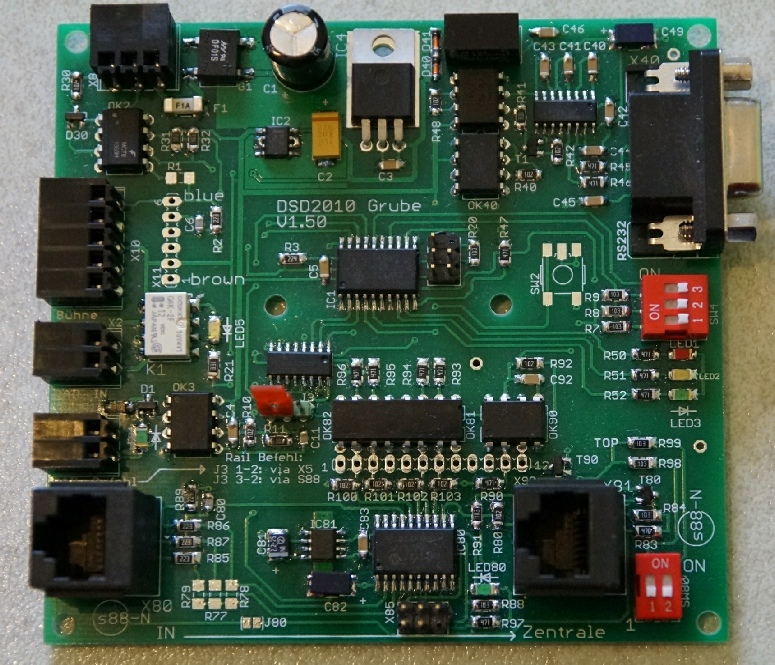

Die Platine Grube fungiert als Zentrale vom DSD2010 System und wird in der Nähe der Drehscheibe montiert. Auf dieser Abbildung sehen Sie die Vollbestückung mit S88-
3-
Welche Funktion bietet die Platine Grube?
- Kommunikation mit der Platine-
Anzeige - Kommunikation mit der Platine-
Bühne - Kommunikation mit dem PC via RS-
232 Schnittstelle - Bereitstellung der Versorgungsspannung, u. A. für die Platine Bühne
- Digitale Schaltbefehle aus der Digital-
Spannung (Gleisspannung) empfangen - Die Ausgabe von Rückmeldungen über das S88-
N (Optional), ggf. an weitere Sandwich- Module - Kehrschleifen-
Funktion für 2 Leiter- Bühnen (Optional) - Berechnen der Soll-
Position (wird dann an Platine- Bühne übergeben)
Platine Anzeige
Welche Funktion bietet die Platine Anzeige?
- Übersichtlich und Komfortabel Ihre Drehscheibe mit dem DSD2010 ansteuern
- Direkte Gleisanwahl über endlos Drehschalter mit Soll-
/ Ist- Anzeige - Soundfunktionen Horn, Hupe auslösen
- Lichtfunktionen
- Anzeige von Fehlermeldungen
- Richtungsanzeige und Aktivierung wenn Bühne dreht

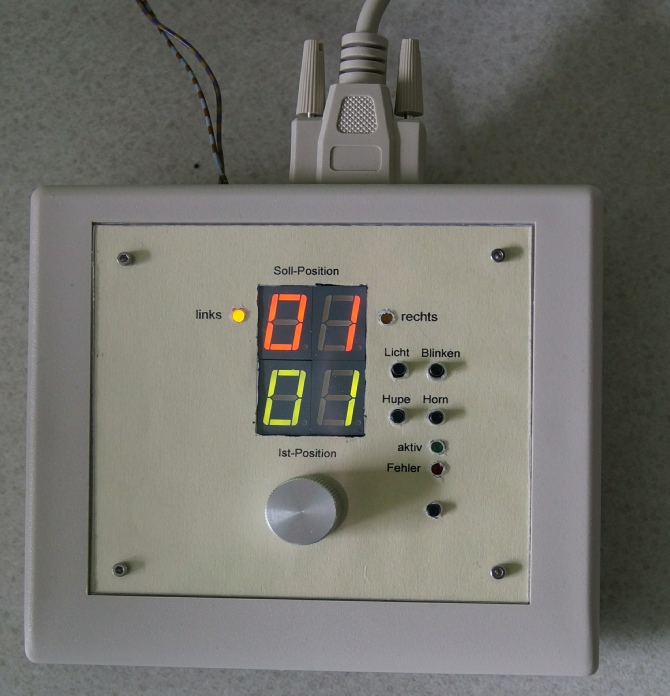

Auf der Abbildung sehen Sie, die Platine Anzeige wurde einem Gehäuse KEU-
