Die Anschluss-Varianten:
Entnommen von der Webseite www.digital-bahn.de
Mit freundlichen Genehmigung vom Entwickler S. Brandt

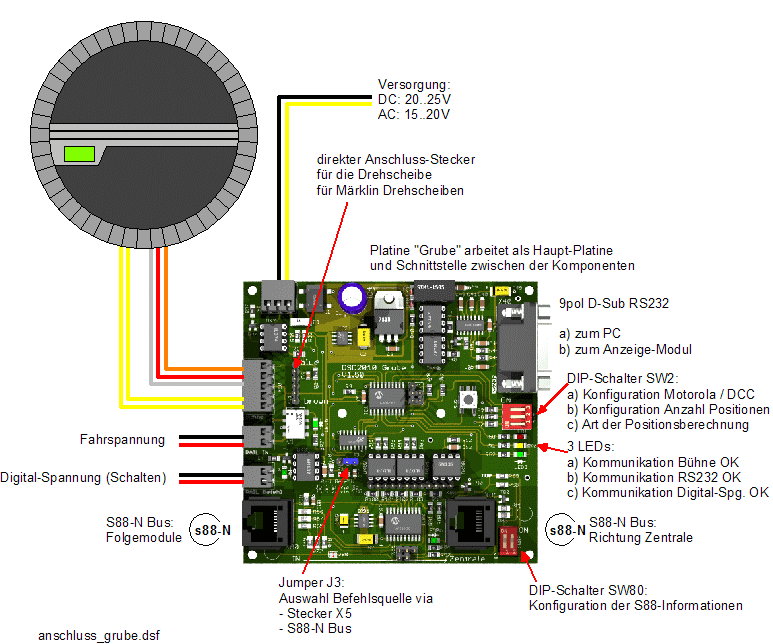

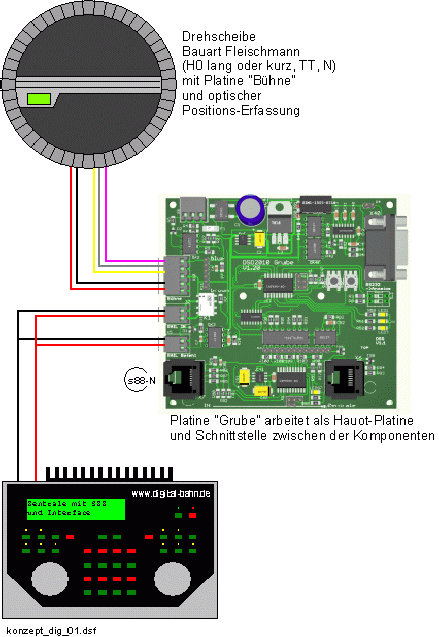

Variante 1: Digital-Betrieb ohne PC
Die Steuerung der Drehscheibe erfolgt hier im Beispiel ausschließlich über Ihr Digital-System und entspricht damit ziemlich der alten Märklin Kompatiblen Drehscheibensteuerung . Auch in dieser Variante sind jedoch viele Vorteile gegenüber der alten Märklin Drehscheibensteuerung auszulisten: Soundmodul via SUSI-Stecker, integrierte Kehrschleifen-Funktion bei 2-Leiter Bahner, bessere Positioniergenauigkeit durch Lastregelung des Drehscheiben-Motors usw.

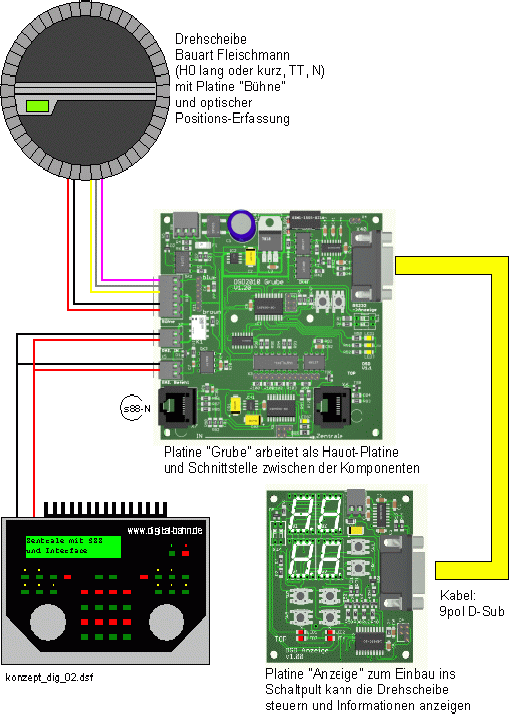

Variante 2: Digital-Betrieb , ohne Rückmeldung, mit Anzeige-Modul
Die Steuerung der Drehscheibe erfolgt hier im Beispiel ausschließlich über Ihr Digital-System und dem Anzeigen-Modul.

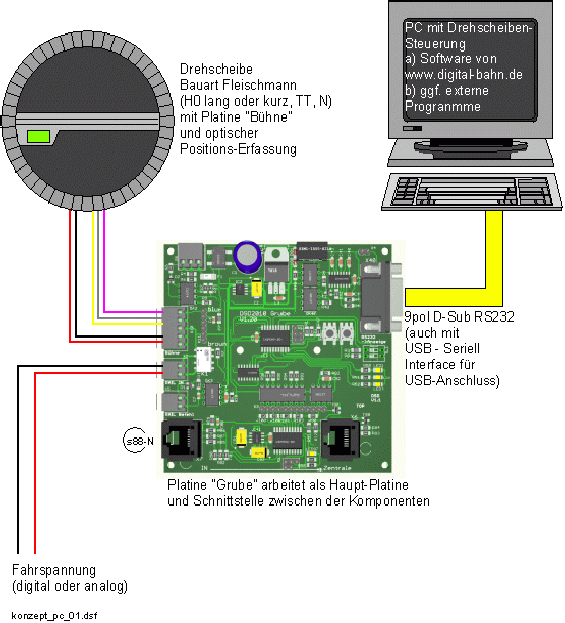

Variante 3: Steuerung der Drehscheibe mit PC über Com-Schnittstelle
In dieser Variante wird die Drehscheibe nur über den PC gesteuert. Der PC mit Hilfe der DSD2010-Software übermittelt die Drehscheiben-Befehle direkt an die Platine GRUBE und erhält von dort auch direkt die Rückmeldungen (Ist-Position, Gleis-Belegtmeldung, Hallsensor etc.). Unteranderem ermöglicht diese Variante, Ihnen Ihre Drehscheibe völlig unabhängig vom verwendeten Digital-System zu betrieben.
Dies ist interessant für Analog-Bahner oder Selectrix - Bahner usw.
Diese Variante dürfte für den reinen PC-Bahner in Frage kommen, insbesondere wenn DSD2010 in ein PC Steuerungs-Programme integriert ist und die Anlage hauptsächlich vom PC kontrolliert wird.
Bislang wurde DSD2010 mit der direkten RS232 Verbindung jedoch in keiner (mir bekannten) PC Steuerungs-Software integriert, sodass diese Programme die Möglichkeiten des DSD2010 nicht im vollen Umfang ausnutzen und auch z.B. Selectrix Fahrer keinen automatischen Fahrbetrieb mit DSD2010 realisieren können.

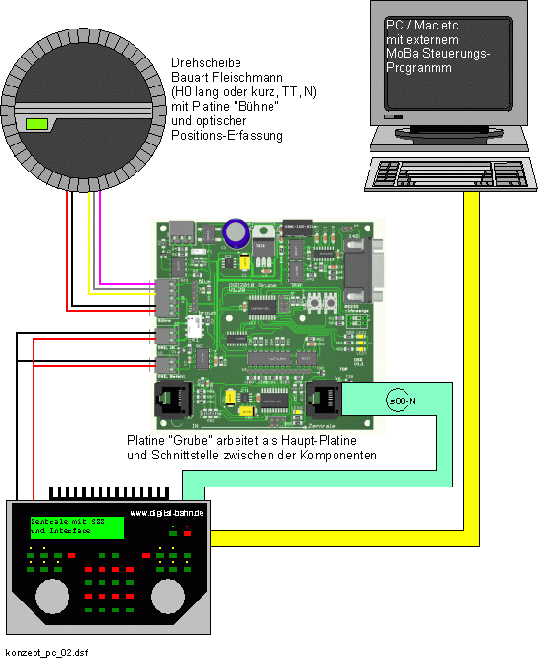

Variante 4: Digital-Betrieb , mit Rückmeldung, Steuerung über PC-Moba-Steuerungsoftware
Hier kann das DSD2010-System seine Vorzüge verwirklichen. Diese Situation dürfte bei PC-Bahnern die Regel sein. In der Variante wird die Zentrale an den PC angeschlossen. Die Zentrale übernimmt hier die Steuerungs-Aufgaben der Anlage. Alle Steuer-Befehle für den DSD2010 kommen von der Zentrale, die Rückmeldungen werden vom DSD2010 via S88-N (oder ggf. andere Rückmelde-Busse) an die Zentrale gegeben. Nur die Zentrale kommuniziert mit dem PC. Das PC Steuerungs-Programm muss hier nicht über eine 2. Schnittstelle mit dem DSD2010 kommunizieren.
Optional kann hier natürlich dann das Anzeige-Modul noch angeschlossen werden.
Variante 5: Analog-Betrieb , ohne Rückmeldung, Steuerung über Bedienschalter
Die Steuerung der Drehscheibe erfolgt via Bedienschalter. Der alten Bedienschalter bietet nicht den vollen Steuerungumfang vom DSD2010 somit fallen der nötige Komfort wie Gleis-Vorwahl. Natürlich sind dann einfachen Bühnen-Funktionen (linkslauf und rechtslauf), und der Drehscheiben-Sound nutzbar!
Es wird also kein PC und auch kein Digital-System benötigt.

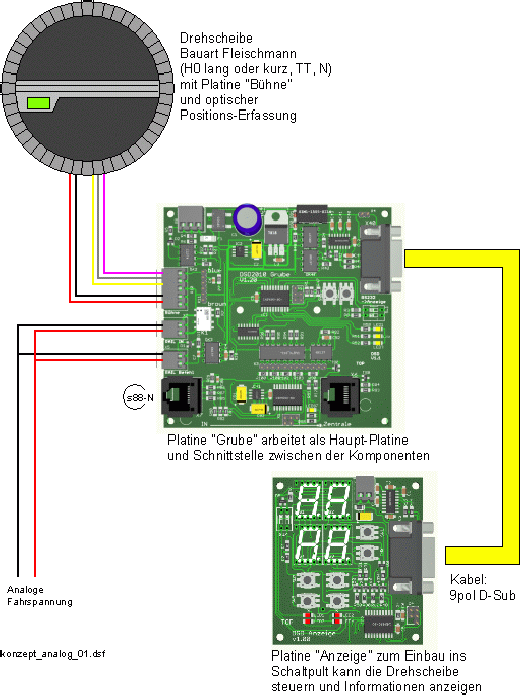

Variante 6: Analog-Betrieb , ohne Rückmeldung, Steuerung über Anzeigen-Modul
Die Steuerung der Drehscheibe erfolgt via Anzeige-Modul. Das Anzeige-Modul ersetzt in diesem Fall den alten Bedienschalter und bietet somit trotzdem den nötigen Komfort wie Gleis-Vorwahl. Natürlich sind dann ebenfalls die Bühnen-Funktionen wie z.B. der Drehscheiben-Sound nutzbar! Licht im Maschinenraum Ein- / Ausschalten
Auch hier wird also kein PC und auch kein Digital-System benötigt.
